系統介紹
礦井風機是向井下送風、抽風的重要設備，也是大型耗能設備，對其實現在線監測監控，使之始終運行在良好狀態，對于保障煤礦安全生產，保護礦工生命和企業財產安全，降低風機能耗具有重要意義。我公司成功研制開發的風機在線監控系統，綜合利用現代傳感技術、微電子技術、自動控制技術、計算機技術、網絡通訊技術，基于企業計算機網絡實現主扇、局扇風機運行參數、通風數據的實時監測與風機主輔設備控制的—體化，監測內容豐富，控制功能完善，具有實時性強、安全可靠、操作方便、易學易用的特點。

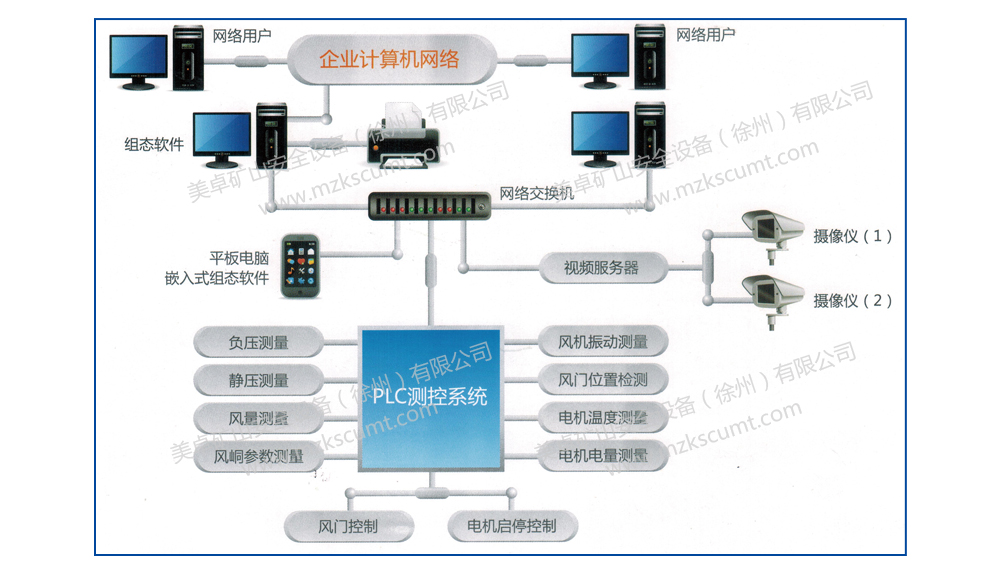

系統結構
主要由PLC測控系統、上位機組態軟件系統、現場數據采集傳感器系統三大部分組成。
PLC測控系統：以西門子可編程控制器為核心，輔以高性能模擬、數字輸入／輸出模塊和以太網通訊模塊，實現主扇、局扇風機的實時數據采集。
組態軟件系統：上位機組態軟件系統采用國內著名品牌組態軟件，可實現對底層P LC無縫連接和平滑遠程控制。
數據采集設備：現場安裝各種數據采集傳感器，負責對主扇、局扇風機的實時數據采集，傳送到PLC監測站。
系統功能
實時監測風機風壓(靜壓、全壓)、風速風量、軸承溫度、定子溫度、電網電流、電壓、功率、電機與風機效率、風峒大氣參數(溫度、濕度、大氣壓力)等風機運行各種參數。
監測風門位置、風機開停狀態、反風信號和電機信號等風機運行多種狀態信息。
控制風門開／關、風機啟／停。
自動閉鎖控制，保證系統安全。
具有現場控制、遠程控制、手動控制等多種控制方式。
在控制中心，通過監控系統對風機機房進行24小時監視，通過網絡視頻服務器實現24小時遠程監視。

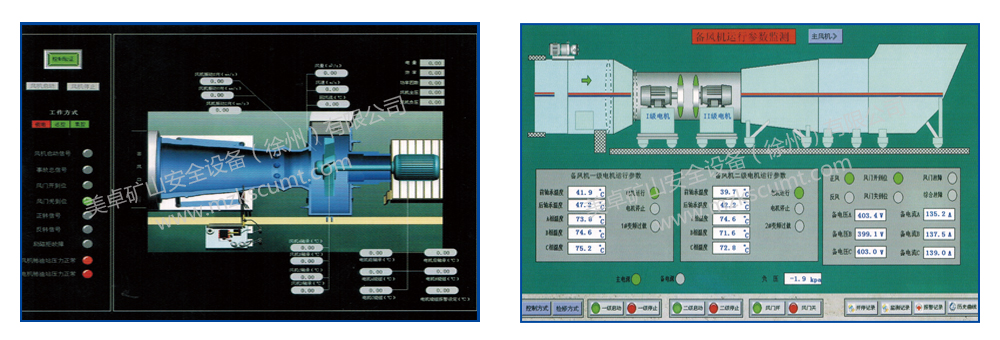

控制界面
